在智能化楼宇工程中，门禁系统是保障安全、实现高效管理的核心子系统之一。其接线工作看似繁琐，实则遵循清晰的逻辑和标准。本文将通过一个典型的实例，系统性地阐述门禁系统的接线原理、步骤及注意事项，助您全面了解。
一、门禁系统核心组件与接线逻辑
一个基本的门禁系统通常由以下几部分构成，它们之间的连接构成了系统的“神经网络”：
- 门禁控制器：系统的大脑，负责处理所有逻辑（如卡号验证、密码比对、控制命令下发）。
- 读卡器（或指纹/人脸识别器）：系统的“眼睛”，用于采集身份凭证信息并传送给控制器。
- 电锁：系统的“手”，执行门的锁定与释放。常见的有电插锁、电磁锁、电控锁等。
- 出门按钮：安装在门内侧，提供便捷的出门方式。
- 门磁传感器：监测门的开/关状态。
- 电源：为整个系统（尤其是控制器和电锁）提供稳定电力，通常采用12V或24V直流电源。
接线的基本逻辑是：读卡器、出门按钮、门磁等前端设备将信号“输入”给控制器；控制器根据逻辑判断后，将控制信号“输出”给电锁等执行设备。电源则为所有设备供电。
二、一个典型单门门禁系统接线实例
我们以最常见的单向控制（进门刷卡、出门按钮）单门系统为例，详解接线过程。假设使用一款标准的四门控制器（我们只使用其中一个门区）。
设备清单：
门禁控制器 1台
12V/3A电源 1台（为控制器和电锁供电）
出门按钮 1个
电插锁 1把
门磁 1对
读卡器 1个
网线、电源线（RVV21.0）、信号线（RVV4*0.5或网线）若干
接线步骤详解：

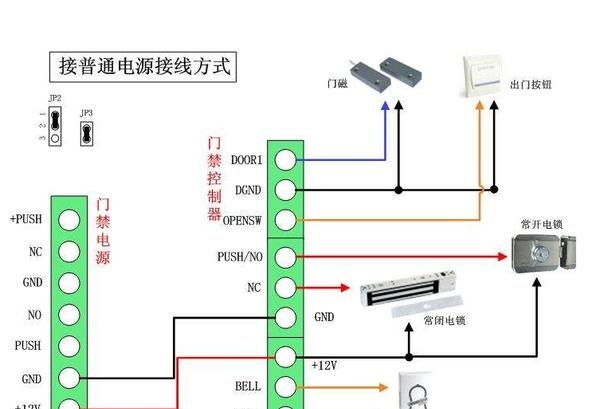

第一步：电源接线
这是所有工作的基础。将220V市电接入门禁电源的L、N端。电源输出端的V+（正极，通常为红色）和 V-（负极，通常为黑色） 将为后续所有设备提供12V直流电。
第二步：连接门禁控制器
1. 控制器供电：从电源的V+、V-引出线，连接到控制器主板上的电源输入端（如PWR+， PWR-）。
2. 连接读卡器：这是关键的信号输入。读卡器通常有4-8根线，最核心的是：
* DATA0（或D0） 和 DATA1（或D1）：韦根（Wiegand）数据线，负责传输卡号信息。分别接至控制器上该门对应的 WG0（D0） 和 WG1（D1） 端子。
- 电源线：读卡器需要供电。从控制器主板为该门提供的 Reader V+ 和 GND 端子取电，或直接从主电源V+、V-取电（注意电压匹配）。
- 指示灯/蜂鸣器线：根据需要连接。
- 常用接法：使用一根8芯网线连接读卡器和控制器，其中两对双绞线分别传DATA0和DATA1，其余线传电源，抗干扰性好。
第三步：连接门状态监测设备
1. 出门按钮：这是一个简单的常开（NO）开关。按钮一端接到控制器该门的 EXIT（或BUT） 端子，另一端接到控制器的 GND（公共地） 端子。按下按钮，两点短路，发出“出门请求”信号。
2. 门磁：用于检测门是否关好。门磁的常闭（NC）端两根线，分别接到控制器该门的 DOOR（或SENSE） 端子和 GND 端子。门关闭时，电路闭合；门被非法打开时，电路断开，控制器产生“门未关”报警信号。
第四步：连接执行设备——电锁
这是控制器的输出部分。电锁通常有两根线，不分正负（对于阴极锁/阳极锁则区分）。
- 将电锁的一根线接到控制器该门的 锁控输出端（如LOCK+、NO 或 COM端）。
- 另一根线接到 电源的V+。
- 将控制器锁控输出端的另一个端子（如 NC或GND）连接到 电源的V-。
- 原理：控制器内部的继电器相当于一个开关。当授权通过时，继电器吸合，将“锁控输出端”与“GND端”接通，从而在电锁两端（V+ 通过锁体连接到控制器锁控端，再通过吸合的继电器接到V-）形成闭合回路，电锁得电动作（开门）。断电时，继电器释放，回路断开，电锁恢复锁闭状态。
- 注意：电锁电流较大（尤其是电磁锁），务必确保电源功率足够，且锁线应使用足够粗的电源线（如RVV2*1.0）。
第五步：网络与系统集成
将控制器的网口（LAN） 通过网线接入楼宇局域网，并为其设置IP地址。这样，上层的管理电脑软件就能通过网络发现控制器、进行配置（如添加卡号、设置开门时间）、下载记录和实时监控。
三、接线核心要点与注意事项
- 电源是关键：必须保证功率充足（锁电流+控制器+读卡器总和），并建议配备UPS后备电源。强电（220V）与弱电（12V/信号线）应分开走线，避免干扰。
- 信号线抗干扰：读卡器的韦根线、门磁信号线等建议使用双绞线或屏蔽线，且不要与强电线并行敷设。
- 锁类型的区分：电锁分断电开（如电磁锁，消防要求常）和断电锁（如电插锁）。接线方式需根据锁具说明书和消防要求调整，必要时需加装锁状态反馈模块或使用带反馈功能的控制器。
- 防雷与接地：室外读卡器或线路可能引入雷击，需加装防雷器。系统应有良好的接地。
- 测试先行：接线前后，应使用万用表测量通路、短路和电压，确保无误后再通电测试，避免烧毁设备。
###
通过以上实例分析可以看出，智能化楼宇门禁系统的接线是一个系统化工程，核心在于理解“输入-处理-输出”的逻辑关系，并严谨地按照设备接口定义和规范施工。掌握好电源分配、信号传输和锁具控制这三个核心环节的接线方法，就能举一反三，应对大多数门禁工程的接线挑战，为构建稳定、可靠的智能楼宇安全防线打下坚实基础。
